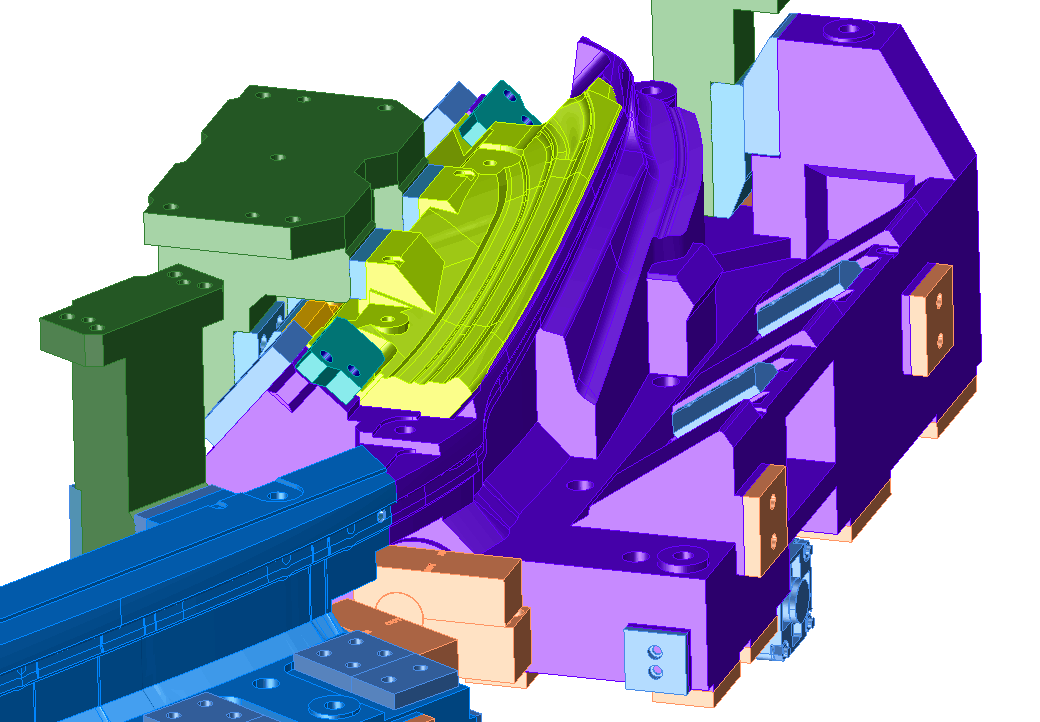

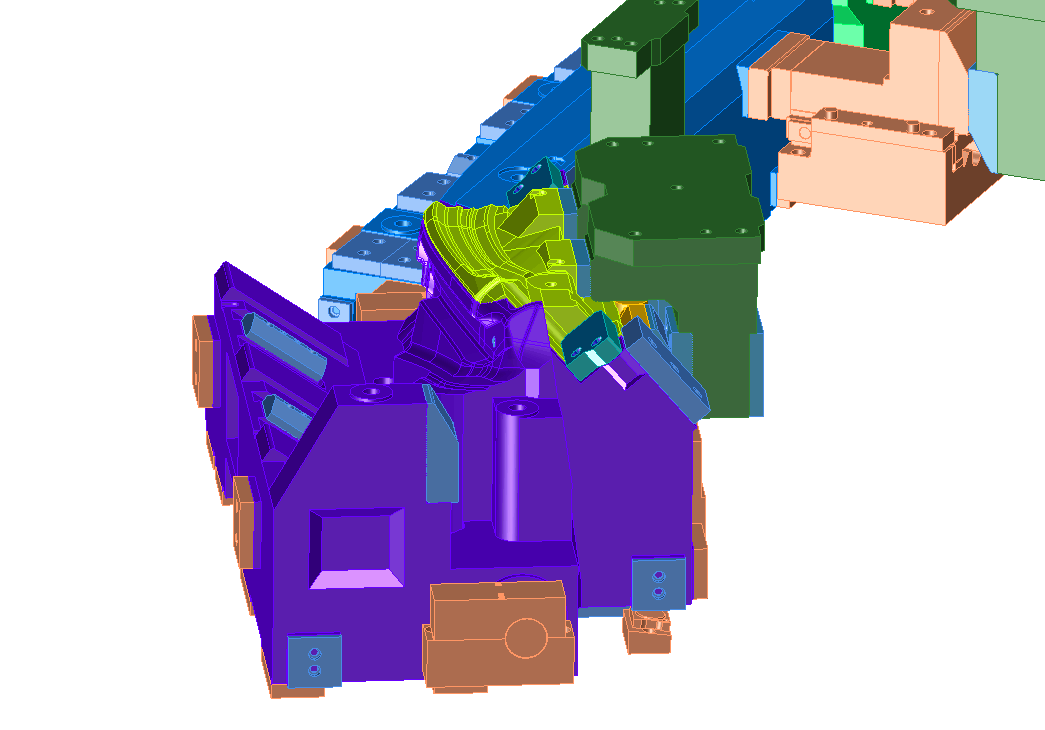

スイングカム紹介

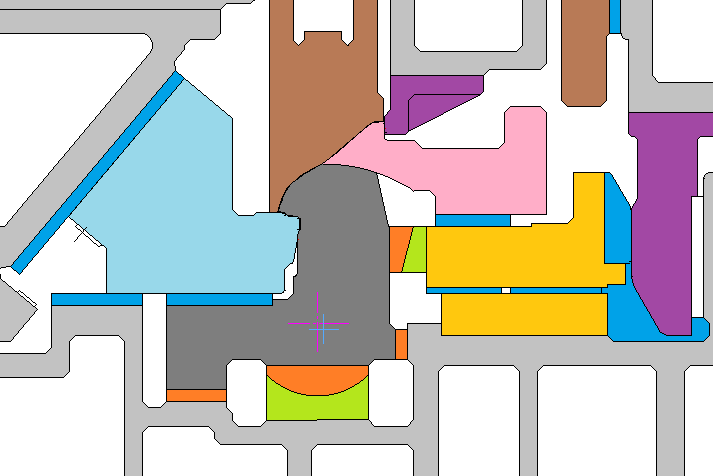

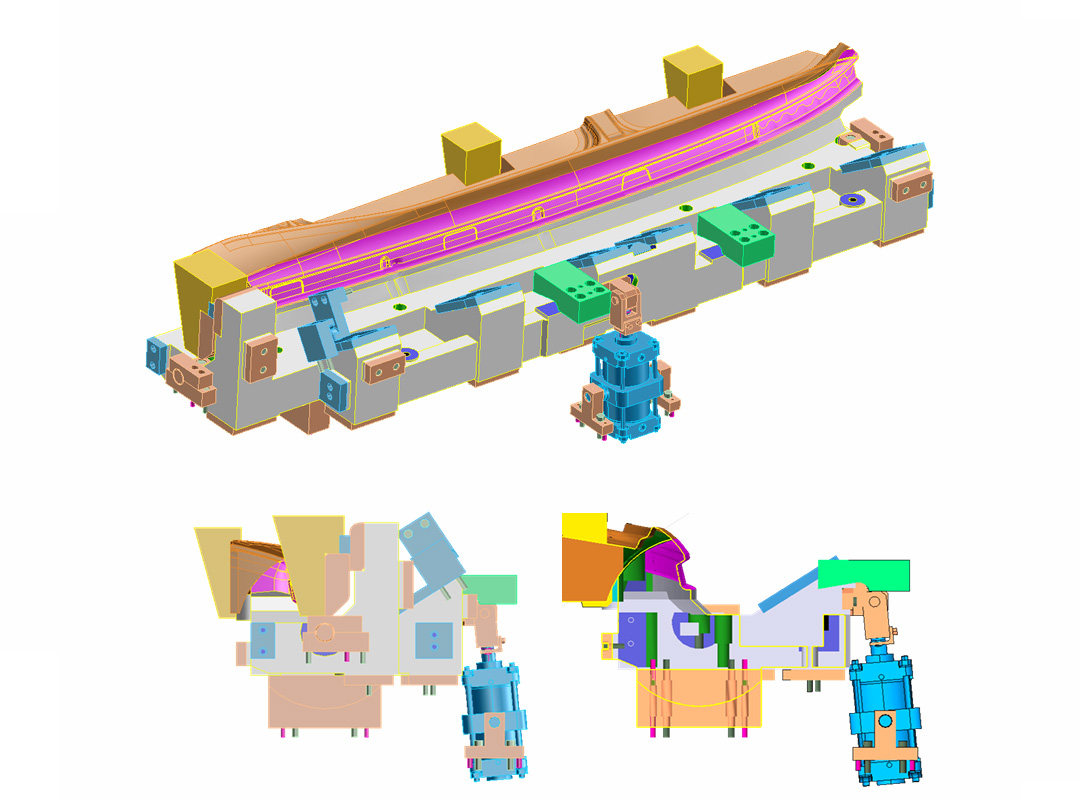

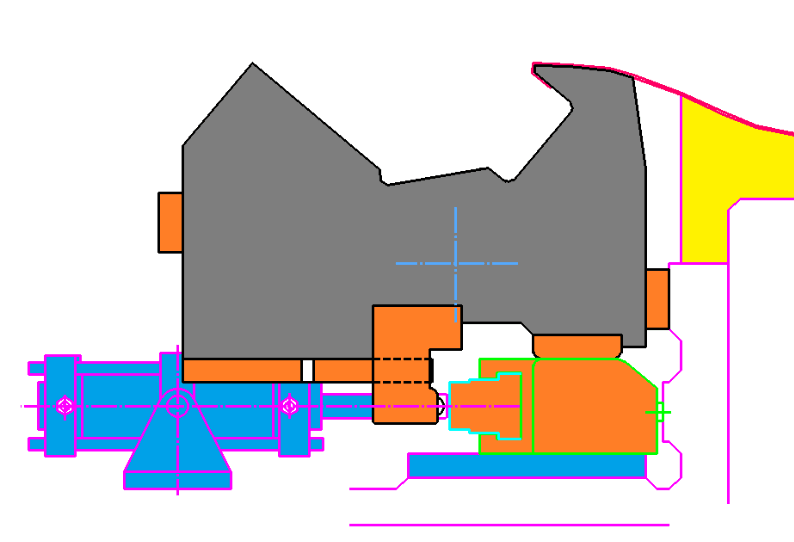

ハーフマウントカムとは

2020年開発特許取得のハーフマウント方式は、完全な回転カム方式として開発しました。　特徴は以下です。

1. ハーフマウント凸は耐摩耗性を向上させるため高力黄銅+GRにて製作し、無給油の対応が可能となりました。凹側は焼き入れ鋼材です。
   このため耐圧荷重の大幅な向上が(30倍)可能となりました。
2. ハーフマウントはシム設定等により簡単に調整が可能となりました。
3. ハーフマウントのスライド面を大きく確保した部品としたことで、前後の芯出しが容易となり、組み付け時前後へのズレがなくなりました。
4. 加工力はハーフマウント及び前方、後方のスイングダイプレートにて受けることになります。
5. 加工カムは原則として上吊りカム方式となります。

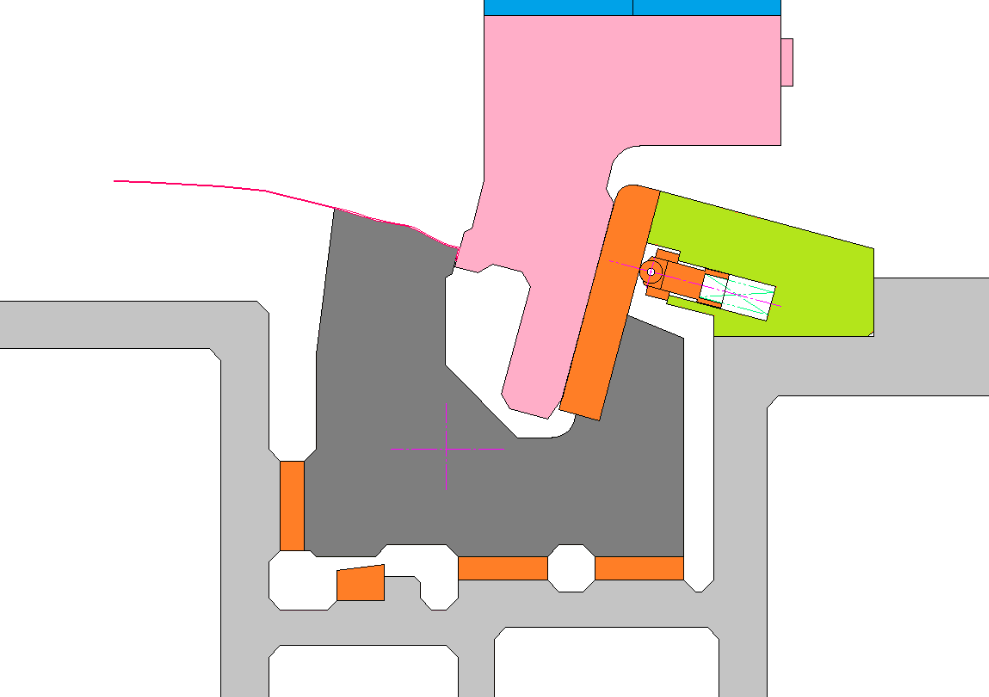

6. 強制セットとスプリング式リフトピン持ち上げのエアーシリンダーなし型構造の対応も可能としました。
7. 従来の2工程による曲加工を連続1回曲げを可能としました。
8. 回転軸芯は出来るだけ製品の中又は近くして軸芯から加工部対、吊りカム接触部後方を1：2以上の設計が望ましい。
